RELEVAMIENTO Y DIGITALIZACIÓN (BIM) DE LA CÚPULA DEL ECA.(Escaneo Laser 3d, Nubes de Puntos y BIM)

El ECA (Espacio Contemporáneo de Arte), sufrió un accidente en el que se incendió el entablonado de la cubierta mientras se hacían arreglos, y reparaciones. La madera prendió fuego de tal manera, que debilitó la estructura metálica, deformándola, y quedando en condiciones complicadas. Sobre todo dificiles de relevar los daños, para generar una licitación pública de su reparación.

Mediante una Licitación Pública que ganamos, Sinapsis Arquitectura realizó el relevamiento de la cúpula y su espacio central.

Las condiciones del edificio, tanto por su morfología y su estado posterior al incendio hacían muy difícil el acceso. Una cúpula de 30m de diámetro, y con una espacio central de casi 25m de altura en su centro, nos obligó a buscar alternativas para realizar el relevamiento de esa estructura. Imaginemos que a esa altura, medir con cinta cada elemento constructivo podría ser tedioso, y sobre todo peligroso.

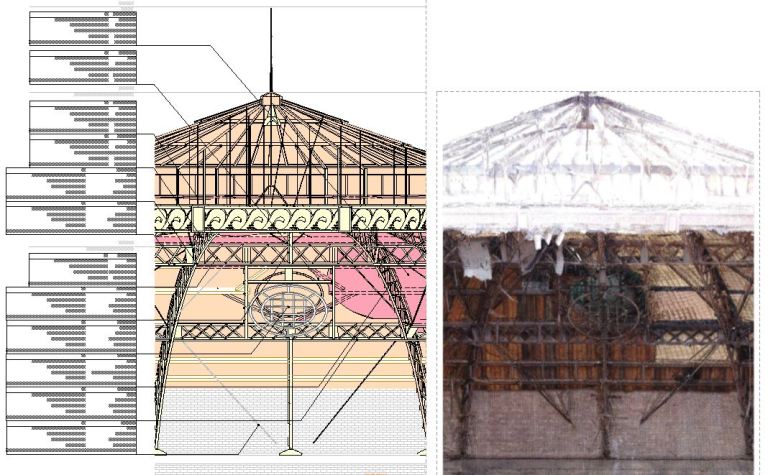

AI

Por lo que se optó por un ESCANEO LASER 3D. Que nos brindó archivos de NUBES DE PUNTOS. Esta nube de puntos, nos permitió “calcar”, copiar con alto grado de exactitud cada uno de los elementos constructivos dentro de nuestro programa BIM (Archicad 20) . Luego clasificarlos, nombrarlos, y generar toda la documentación 3d, 2d, y modelos navegables en visualizadores gratuitos como BIMx que puede ser utilizado en el propio Smartphone o tablet, sólo con descargarlos de internet. Colaboraron con el escaneo Laser la gente de http://aecres.com/.

Compartimos algunas imagenes del relevamiento. Cuando tengamos autorización, subiremos toda la documentación completa y los archivos a nuestro blog http://www.sinapsisstudio.com.

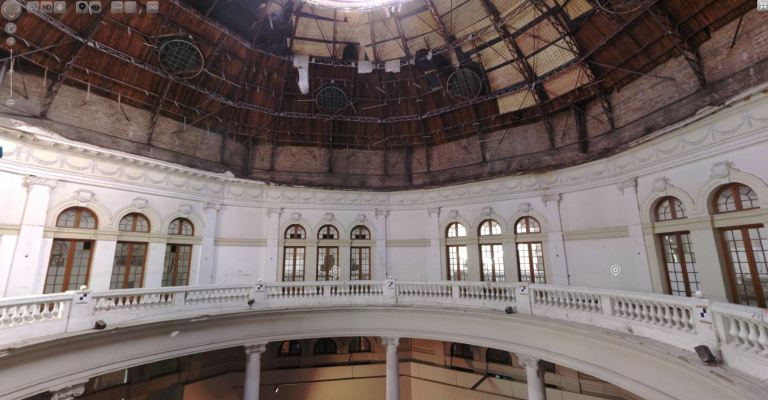

PLANTA PRIMERA 01
